概 述

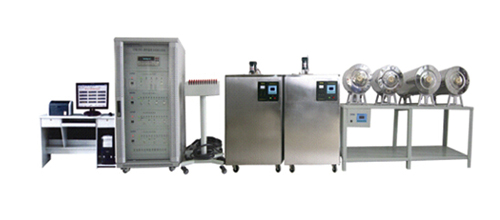

智能型溫度全自動檢定系統我公司傾力打造的溫度計量檢定設備，它是集智能化溫度二次儀表檢定系統、智能化群爐檢定系統、智能化熱電偶、熱電阻自動檢定系統于一體溫度標準綜合檢定設備。用于自動檢定/校準各種工作用熱電偶、工業熱電阻、溫度變送器、膨脹式溫度計、溫度二次儀表等溫度儀表及各種溫度傳感器；檢定/校準一等及二等標準熱電偶。智能型溫度全自動檢定系統均可按照檢定規程自動實現溫度調節、通道控制、數據采集與處理、報表及證書的輸出。
該系統嚴格按照國家有關檢定規程、規范設計制造。系列化設計使產品性價比更高；高標準內控使產品質量有口皆碑；規范化的服務讓您永無后顧之憂。
系統特點
硬件部分
● 具有低電勢掃描開關，開關基片采用大面積敷銀材料；機電一體化結構，高可靠性、經久耐用；連接專用的
低電勢接線端子，總寄生電勢不超過0.2μＶ。
● 掃描開關6、10通道可選，單爐控制、雙爐控制及多爐群控可選，并可實現熱電偶、熱電阻群控群檢及同時檢定等功能。
● 內含三線電阻轉換器的綜合接線臺，兼容了所有熱電偶、各種線制的熱電阻的接線，徹底解決了檢定工作中繁瑣的接線
問題。
● 三線電阻轉換器將三線制熱電阻自恒溫設備端即轉換為四線進行測量，依據檢定規程完成R1、R2的測量與R的計算，消除
了導線電阻差值的影響。

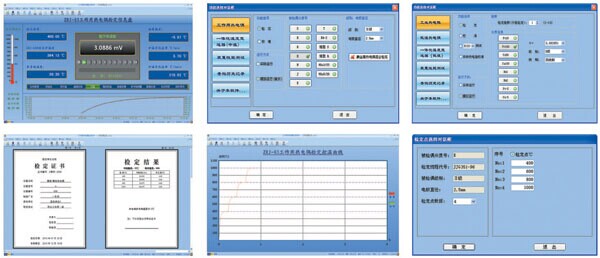

● 系統軟件兼容Windows7、Windows Vista、WindowsXP等操作系統。
● 嚴格按照國家相關檢定規程、規范自主開發，并結合實際檢定工作需要優化調整，使系統功能更加完善，操作更加簡
便。
● 系統在全程控狀態下自動完成溫度調節、測量通道控制、數據采集與處理、報表及證書生成等工作。
● 熱電偶、熱電阻的檢定除按照規程檢定外，還可實現任意點校準、自動重復性測試等功能。
● 廉金屬熱電偶檢定，檢定點溫度可選擇1-8個檢定點，檢定點可任意設置，如308.5℃、647.2℃等
● 同一爐中可實現廉金屬熱電偶的混合檢定。
● 熱電阻、低溫熱電偶、低溫一體化變送器等需在恒溫槽中檢定的測溫儀表，可分組檢定，一批最多處理10組，每批檢定
最多可達60支或100支（取決于所選掃描器型號）。
● 系統具有斷電保護功能，充分保護硬件及檢定數據安全。
● 工作用熱電偶的檢定，根據被檢電偶的情況，提供多種參考端處理方法。
● 可選擇"檢定"或"校準"等多種方式的記錄表格、證書。檢定證書或校準證書可選擇標準格式或自定義格式。
● 數據庫管理功能。
● 提供不確定度評定輔助程序。
● 配帶通信功能的標準信號源可實現溫度二次儀表的自動檢定。
計量特性
☆ 掃描開關寄生電勢： ≤0.2μＶ
☆ 通道間數據采集差值： ≤1μＶ、2 mΩ
☆ 測量重復性：≤1.5μＶ、6 mΩ
☆ 熱電偶檢定恒溫性能： 恒溫≤0.5℃/6min
測量≤0.1℃/min
☆ 熱電阻檢定恒溫性能： 恒溫≤0.04℃/10min
測量≤0.02℃/min
☆ 測量數據處理結果驗證： ≤0.5μＶ、0.4 mΩ
☆ 電測儀表分辨率： 0.1μＶ、 0.1mΩ
☆ 熱電偶參考端補償范圍：（0～50）℃ 分辨率0.1℃
推薦使用的數字萬用表
|
序
|
數字表型號
|
備 注
|
|
1
|
KEITHLEY2000
|
6 1/2位數字萬用表，推薦用于工作用熱電偶、B級工業熱電阻檢定
|
|
2
|
KEITHLEY2010
|
7 1/2位數字萬用表
|
|
3
|
KEITHLEY2001
|
7 1/2位數字萬用表
|
|
4
|
KEITHLEY2700
|
6 1/2位數據采集器，可擴展數據采集卡
|
|
5
|
Agilent 34420A
|
7 1/2位納伏/微歐表，推薦用于標準熱電偶檢定以及A級以上工業熱電阻的檢定
|
|
6
|
FLUKE8845A
|
6 1/2位數字萬用表
|
檢定/校準項目一覽表
|
檢定/校準功能
|
分 度 號
|
等 級
|
備 注
|
|
工作用熱電偶
|
S、R、短S、短R
|
Ⅰ、Ⅱ級
|
工作用貴金屬熱電偶
|
|
B
|
Ⅱ、Ⅲ級
|
|
K、N、E、J、T、WRe、EA-2等
|
Ⅰ、Ⅱ、Ⅲ級
|
工作用廉金屬熱電偶
|
|
標準熱電偶
|
S
|
一、二等
|
標準熱電偶
|
|
工業熱電阻
|
Pt100、Pt10、Cu100、Cu50
|
AA、A、B、C等級別
|
二線、三線、四線制
|
|
PtX（X=500、1000…..）、CuX
|
|
溫度變送器
|
0－10mA 、4－20mA、0－10V等
|
|
配熱電偶、熱電阻等
|
|
溫度二次儀表
|
動圈式溫度指示位式調節儀、數字溫度指示調節儀、工業過程測量記錄儀
|
|
膨脹式溫度計
|
高精密玻璃溫度計、工作用玻璃溫度計、雙金屬溫度計、壓力式溫度
|
執行檢定規程、規范一覽表
|
序
|
規程、規范代號
|
規程、規范名稱
|
|
1
|
JJG351-1996
|
廉金屬熱電偶檢定規程
|
|
2
|
JJG229-2010
|
工業鉑、銅熱電阻檢定規程
|
|
3
|
JJF1098-2003
|
熱電偶、熱電阻自動測量系統校準規范
|
|
4
|
JJG141-2013
|
工作用貴金屬熱電偶檢定規程
|
|
5
|
JJG668-1997
|
工作用鉑銠10-鉑、鉑銠13-鉑短型熱電偶檢定規程
|
|
6
|
JJG75-1995
|
標準鉑銠10-鉑熱電偶檢定規程
|
|
7
|
JJG368-2000
|
工作用銅-銅鎳熱電偶檢定規程
|
|
8
|
JJF1176-2007
|
（0～1500℃）鎢錸熱電偶校準規范
|
|
9
|
JJG74-2005
|
工業控制測量記錄儀檢定規程
|
|
10
|
JJG186-1997
|
動圈式溫度指示、指示位式調節儀表檢定規程
|
|
11
|
JJG617-1996
|
數字溫度指示調節儀檢定規程
|
|
12
|
JJG1183-2007
|
溫度變送器校準規范
|
|
13
|
JJF1184-2007
|
熱電偶檢定爐溫場測試技術規范
|
|
14
|
JJF1030-2010
|
恒溫槽技術性能測試規范
|
|
15
|
JJF1262-2010
|
鎧裝熱電偶校準規范
|
|
